О ситуации на российском рынке металликсов

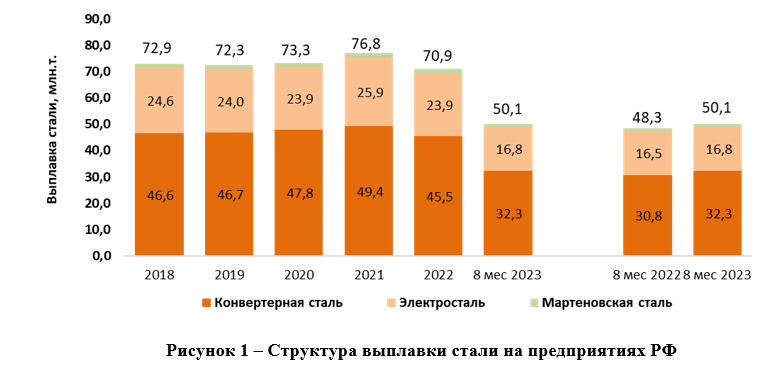

Выплавка жидкой стали отечественными предприятиями по итогам первых восьми месяцев текущего года оценивается РА «Русмет» в 50,1 млн. тонн., что на 3,9 процента или 1,8 млн. тонн больше показателей аналогичного периода прошлого года. В том числе, выплавка кислородно-конвертерной стали увеличилась на 5,0 процентов (+1,5 млн. тонн) до 32,3 млн. тонн, выплавка стали в ДСП увеличилась на 1,6 процента (+0,3 млн. тонн) до 16,8 млн. тонн. В мартеновских печах было выплавлено 1,0 млн. тонн жидкой стали (см. Рисунок 1).

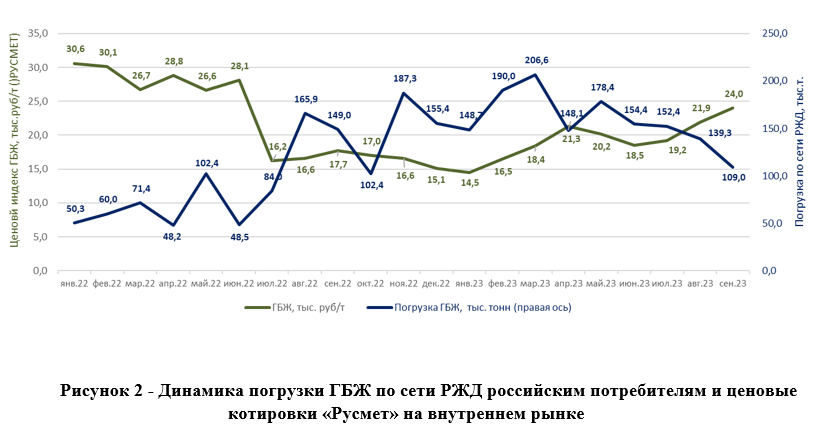

Отечественные металлургические предприятия заметно увеличили потребление продуктов прямого восстановления железа (металлизованные окатыши, ГБЖ) на своих предприятиях, о чем говорит динамика и структура ж/д перевозок во внутрироссийском направлении. При этом цена на ГБЖ за рассматриваемый период носит разнонаправленный характер, что, по всей видимости, связано с одновременным влиянием нескольких факторов: цены на лом черных металлов, чугун, производственные запасы металликсов на предприятиях, объемами спроса на ГБЖ на внешнем рынке (см. Рисунок 2).

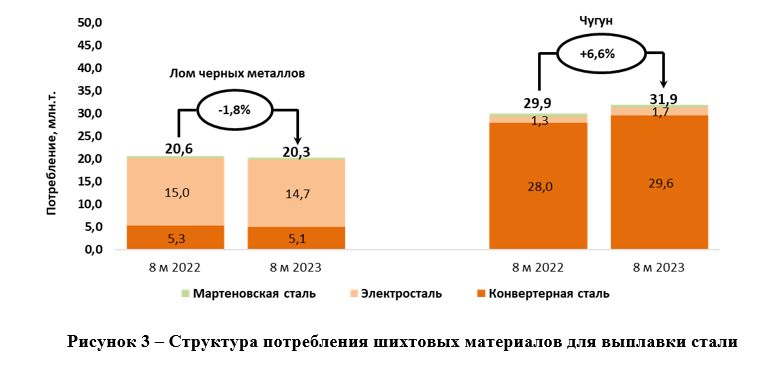

Сравнительный анализ потребления шихтовых материалов, используемых при выплавке стали различными способами, показывает, что за первые восемь месяцев текущего года, в сравнении с аналогичным предыдущим периодом, отечественные сталеплавильщики уменьшили потребление лома черных металлов на 1,8 процента, при одновременном увеличении потребления чугуна для выплавки стали на 6,5 процента (см. Рисунок 3).

Согласно данным «Русмет», за период с января по август 2023 суммарный российский экспорт товарной группы 7203 «Продукты прямого восстановления» составил 1810,5 тыс. тонн (546,6 млн. долл.). Импорт составил всего 2,9 тонн (33,9 тыс. долл.).

Таблица 1 – Структура ж/д перевозок ГБЖ по сети ПАО «РЖД», тыс. тонн

Сравнительный анализ структуры погрузки ГБЖ в адрес потребителей показывает, что за рассматриваемый период (первые 9 месяцев года) значительно увеличили покупку металлургические предприятия полного цикла, такие как, ПАО «ММК» (+115,0 тыс. тонн, +383,1 процент) до 145,0 тыс. тонн., АО «ЕВРАЗ ЗСМК» » (+59,6 тыс. тонн, +56,4 процент) до 165,2 тыс. тонн и ПАО «ЧМК» до 31,2 тыс. тонн. Также можно наблюдать увеличение погрузки в адрес крупнейших электросталеплавильных предприятий: ООО «НЛМК-Калуга», ПАО «Надеждинский МЗ» и др. Снижение отгрузки в адрес других потребителей следует отнести к неудовлетворённости ценовой политикой поставщиков ГБЖ, а также не в полной мере отработанной технологией по успешному применению ГБЖ на существующих сталеплавильных мощностях предприятий. Структура ж/д отгрузки ГБЖ во внутрироссийском направлении приведена в Таблице 2.

К ключевым факторам, оказывающим влияние на решение о применении ГБЖ в структуре сталеплавильной шихты, относятся:

·       Стоимость ГБЖ относительно других металликсов (чугун, металлолом);

·       Техническая оснащённость сталеплавильных агрегатов.

Таблица 2-Структура погрузки ГБЖ во внутрироссийском направлении за 9 мес. 2022/2023 гг., тыс. тонн

При погрузке ГБЖ на экспорт по сети РЖД, за рассматриваемый период произошло увеличение поставок в Китай до 1381,5 тыс. тонн (+174,8 процента), Польшу до 176,4 тыс. тонн (+16,7 процента). Значительно, вплоть до полного прекращения поставок, произошло снижение погрузок ГБЖ в страны ЕС: Германия, Италия, Бельгия, Чешская Республика (см. Таблицу 3).

Таблица 3-Структура погрузки ГБЖ на экспорт за 9 мес. 2022/2023 гг., тыс. тонн

С учетом того, что целью выплавки стали является получение расплава заданного химического состава, температуры и массы с минимальной затратой времени, труда и материалов, для её производства используются различные металлические материалы, в том числе лом черных металлов, передельный чугун, железо прямого восстановления (металлизованные окатыши и брикеты, полученные методом их горячего прессования), ферросплавы и др. Техническая оснащённость сталеплавильных агрегатов, доступность энергетических и сырьевых ресурсов предопределяет технологию производства стали и затраты на ее производство. В современных экономических условиях решения об изменении структуры металлической шихты следует принимать исходя из сложившийся динамике цен на её компоненты (металлолом, чугун, ГБЖ).

В пользу увеличения использования первородного железорудного сырья в составе сталеплавильной шихты говорят такие факторы как:

·       Обладает стабильным химическим и гранулометрическим составом;

·       Обладает большей насыпной плотностью по сравнению с ломом черных металлов;

·       Снижает включения цветных металлов в стали (медь, олово, хром, молибден);

·       Снижает содержание вредных примесей (сера, фосфор);

·       Обеспечивает высокую точность попадания в химический анализ;

·       Постоянное наличие объёмов товара у производителя вне зависимости от времени года (сезонный фактор).

Тем не менее, использование ГБЖ в сталеплавильной шихте влечет за собой ряд трудностей и дополнительных затрат, в том числе:

·       Увеличение расхода электроэнергии в среднем на 0,24 кВт*час/т;

·       Увеличение расхода электродов (d610) в среднем на 0,0016 кг/т;

·       Увеличение флюсующих добавок в среднем на 0,066 кг/т;

·       Увеличение расхода ферросплавов в среднем на 0,0014 кг/т;

·       Увеличение расхода огнеупоров.

Как показывает опыт отечественных предприятий при использовании ГБЖ при выплавке стали, в ДСП наблюдается снижение стоимости металлошихты, но при этом возрастают потери металла с угаром, увеличивается расход электроэнергии, электродов, огнеупоров и добавочных материалов. Экспериментальные плавки на некоторых отечественных предприятиях показали, что при использовании ГБЖ в металлошихте менее 10 процентов экономически не эффективно, так как не позволяет полностью исключить из структуры шихты товарный чугун и виды металлолома с низким содержанием цветных металлов и вредных примесей. При использовании ГБЖ в металлошихште более 25 процентов происходит значительное увеличение расхода электроэнергии, электродов, огнеупоров, что перекрывает экономию, полученную от снижения стоимости сталеплавильной шихты.

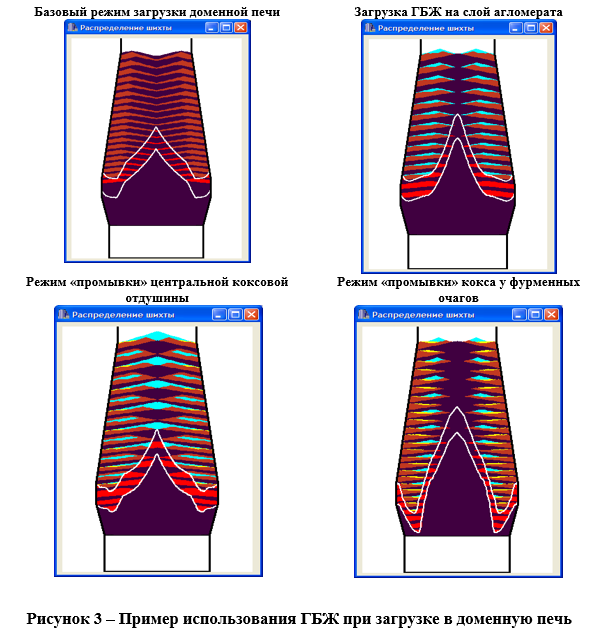

Одним из направлений применения ГБЖ на предприятиях полного цикла является его использование для выплавки чугуна в доменных печах в качестве «промывочного» материала. С использованием математической модели загрузки шихтовых материалов через колошник доменной печи, оснащенной бесконусным загрузочным устройством, разработанной проф. Доброскоком В.А., были смоделированы различные специальные системы загрузки шихтовых материалов в доменную печь с использованием ГБЖ (в качестве металлодобавки к шихте). При загрузке ГБЖ в определенные радиальные кольцевые зоны доменной печи следует ожидать не только роста производительности агрегата, в силу увеличения Fe_общ доменной шихты, но и улучшения газодинамичекого режима доменной печи за счет более активного израсходования коксовой мелочи и, как следствие, увеличения порозности слоев шихты.
